대시보드 활용하기

대시보드를 이용해 컴퓨팅 자원의 상태를 실시간 모니터링할 수 있습니다. 카카오 i 클라우드에서 이용 중인 Virtual Machine 인스턴스 또는 Load Balancer 등의 주요 자원에 대한 모니터링 정보를 기본 대시보드로 손쉽게 탐색할 수 있으며, 커스텀 대시보드를 이용해 사용자가 직접 자원과 메트릭에 대한 차트를 구성해 모니터링할 수 있습니다. Monitoring 서비스에서 대시보드를 활용하는 방법은 다음과 같습니다.

대시보드 유형

모니터링 서비스에서 대시보드를 이용하여 주요 리소스에 대한 실시간 모니터링이 가능합니다. 제공되는 대시보드 유형은 다음과 같습니다.

대시보드 유형

유형 설명
기본 대시보드 카카오 i 클라우드에서 기본 제공하는 대시보드로 별도의 설정 없이 바로 사용 중인 리소스의 메트릭 조회
- 현재 Virtual Machine / Bare Metal Server, MySQL, Redis, Load Balancer 대시보드 제공 (Kubernetes Engine 대시보드 추후 지원 예정)
- 기본 대시보드는 사용자의 임의 수정이 불가능하며 제공되는 메트릭의 조회만 가능
커스텀 대시보드 사용자가 직접 대시보드를 생성하고 대시보드 내에 원하는 서비스의 메트릭 차트를 추가하여 관리할 수 있는 대시보드
- Virtual Machine / Bare Metal Server, MySQL, Redis, Load Balancer의 메트릭을 선택해 차트 데이터 구성 가능

안내
기본 대시보드는 수정 혹은 삭제가 불가능합니다.
커스텀 대시보드는 수정 및 삭제 등의 관리를 수행할 수 있습니다.

기본 대시보드

기본 대시보드는 Monitoring 서비스에서 기본으로 제공되는 대시보드입니다.

기본 대시보드 목록 보기

현재 생성된 기본 대시보드 목록을 확인할 수 있습니다.

  1. 카카오 i 클라우드 콘솔에서 Monitoring 메뉴를 선택합니다.

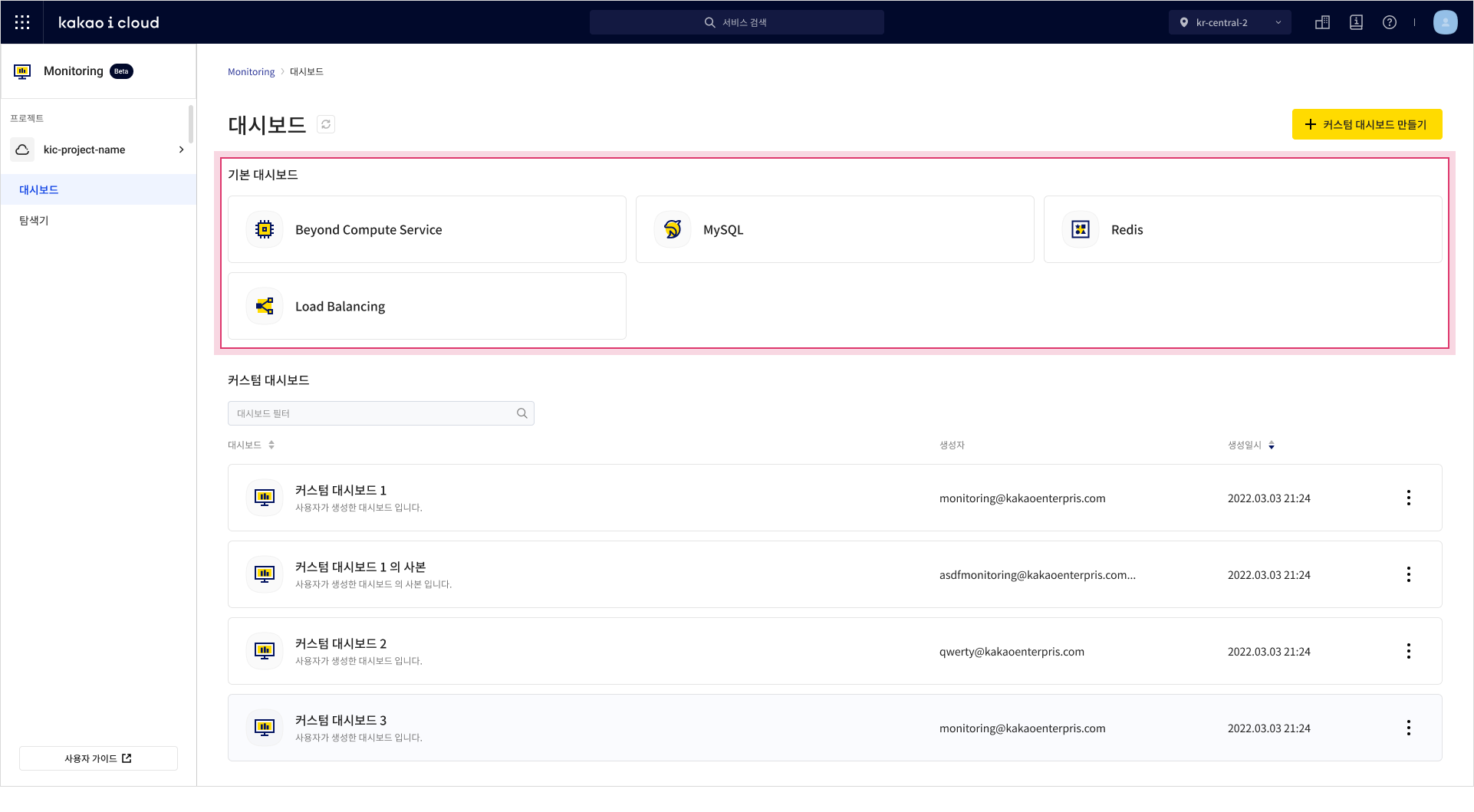

  2. 대시보드 탭 > 대시보드 목록에서 기본 대시보드 목록을 확인합니다.

    이미지 이미지 대시보드 목록

기본 대시보드 상세 보기

기본 대시보드의 상세 정보를 확인할 수 있습니다.

  1. 카카오 i 클라우드 콘솔에서 Monitoring 메뉴를 선택합니다.
  2. 대시보드 탭 > 대시보드 목록 > 기본 대시보드에서 상세 정보를 확인할 대시보드를 클릭합니다.
  3. 기본 대시보드 상세 페이지에서 현재 사용 중인 리소스에 대한 메트릭을 차트로 조회할 수 있습니다.
    • Virtual Machine/Bare Metal Server는 모니터링 에이전트를 설치해야 대시보드에서 메트릭을 조회할 수 있습니다. 모니터링 에이전트 설치에 대한 자세한 설명은 Monitoring > 모니터링 에이전트 설치하기 문서를 참고하시기 바랍니다.

    이미지 이미지 기본 대시보드 상세 페이지

    구분 설명
    ① 대시보드 이름 선택한 대시보드의 이름 표시
    - 클릭 시 다른 대시보드로 전환 가능
    ② 리소스 선택 대시보드 내에서 조회 가능한 리소스(인스턴스 등)를 선택하여 차트를 조회
    ③ 시간 필터 대시보드 내 표시되는 차트 데이터의 시간 범위를 선택
    ④ 자동 새로고침 대시보드의 차트를 설정한 시간마다 자동으로 새로고침
    ⑤ 레이아웃 변경 대시보드의 Grid를 1열, 2열, 3열로 전환하여 보기 가능
    ⑥ 공유 대시보드의 URL 주소를 클립보드에 저장
    ⑦ [X] 아이콘 대시보드를 닫고 모니터링 서비스로 복귀

커스텀 대시보드

커스텀 대시보드는 기본 제공되는 대시보드와 달리, 사용자의 모니터링 목적에 적합하도록 대시보드를 직접 구성하고, 차트를 추가 및 변경할 수 있는 대시보드입니다. 커스텀 대시보드를 활용하여 모니터링이 필요한 애플리케이션에 관한 메트릭들을 차트로 구성해 웹 환경에서 실시간 모니터링을 진행할 수 있습니다.

커스텀 대시보드 생성하기

커스텀 대시보드를 생성하고, 대시보드에 차트를 추가할 수 있습니다.

  1. 카카오 i 클라우드 콘솔에서 Monitoring 메뉴를 선택합니다.
  2. 대시보드 탭에서 [커스텀 대시보드 만들기] 버튼을 클릭합니다.

    이미지 이미지 대시보드 목록

  3. 대시보드 만들기 팝업창에서 정보를 입력하고, [만들기] 버튼을 클릭합니다.

    이미지 이미지 커스텀 대시보드 생성

    구분 설명
    대시보드 이름 중복이 불가능하므로 대시보드별 고유한 이름으로 생성
    대시보드 설명(선택) 대시보드 상세 페이지에서 제공되는 설명
  4. 대시보드 탭에서 생성한 커스텀 대시보드를 클릭합니다.

    이미지 이미지 대시보드 목록

  5. 커스텀 대시보드에 차트를 추가하기 위해 [편집] 버튼을 클릭합니다.
    • 생성 직후의 커스텀 대시보드는 비어있는 상태로 제공됩니다.

    이미지 이미지 커스텀 대시보드

  6. 대시보드 편집 모드에서 차트를 추가할 영역을 클릭합니다.
    • 대시보드는 기본 3열로 제공되며 차트는 지정된 영역을 클릭하여 추가할 수 있습니다. 대시보드를 보다 크게 보고자 하는 경우 편집 모드의 [Grid] 아이콘을 클릭해 차트 배열을 1열 또는 2열로 변경할 수 있습니다.

    이미지 이미지 커스텀 대시보드 편집 모드

  7. 차트 추가에서 모니터링할 서비스와 메트릭을 선택하면 차트가 표시됩니다. 차트를 확인하고, [추가] 버튼을 클릭합니다.
    • 조회된 차트에서 필터의 조건과 값을 이용해 특정 인스턴스만 조회하는 등 상세 조건 필터링도 가능합니다.

    이미지 이미지 커스텀 대시보드 차트 추가

    구분 설명
    ① 차트 유형 차트 유형 선택
    - Line chart: 데이터를 하나의 선으로 표현하여 시간에 따른 메트릭의 변화를 차트에 표시
    - Area chart: 데이터를 선과 면적으로 표현하여 시간에 따른 메트릭의 변화를 차트에 표시
    - Stacked area chart: 추후 지원 예정
    ② 데이터 1 선택 차트당 최대 5개의 데이터 세트 구성 가능
    - 데이터 세트를 각각 다른 서비스와 메트릭을 선택하여 하나의 차트에 표현 가능
    ③ 서비스 모니터링할 리소스가 속한 서비스 선택
    - 현재 Virtual Machine, Bare Metal Server, Load Balancer, MySQL, Redis 지원
    ④ 메트릭 모니터링할 메트릭(Cpu usage 등) 선택
    - 선택 가능한 메트릭이 없는 경우, 오른쪽 차트 정보의 시간대 변경 필요
    ⑤ 집계 수집된 Raw 데이터들을 선택된 기준에 따라 집계
    - 평균 선택 시 수집된 Raw 데이터들의 평균값으로 데이터를 집계
    ⑥ 기간 Raw 데이터들의 집계 간격
    - 차트의 시간 필터에 최적화된 값이 자동으로 제공되며, 사용자 임의로 선택 가능
    - 1분 선택 시 1분 간 수집된 Raw 데이터를 집계
    ⑦ 필터 특정 리소스를 선택하거나 메트릭의 세부항목을 선택해 필터링
    - 필터링할 조건과 값을 선택한 후 [필터 추가] 버튼 클릭
    - 복수로 추가한 필터는 AND 조건으로 동작
    ⑧ 차트 정보의 시간 사용자가 선택한 서비스의 메트릭 데이터에 대한 조회 기간
    - 현재 시간을 기준으로 1시간 전부터 7일 전까지 선택 가능
    - 사용자화 탭에서 날짜와 시간 선택 가능

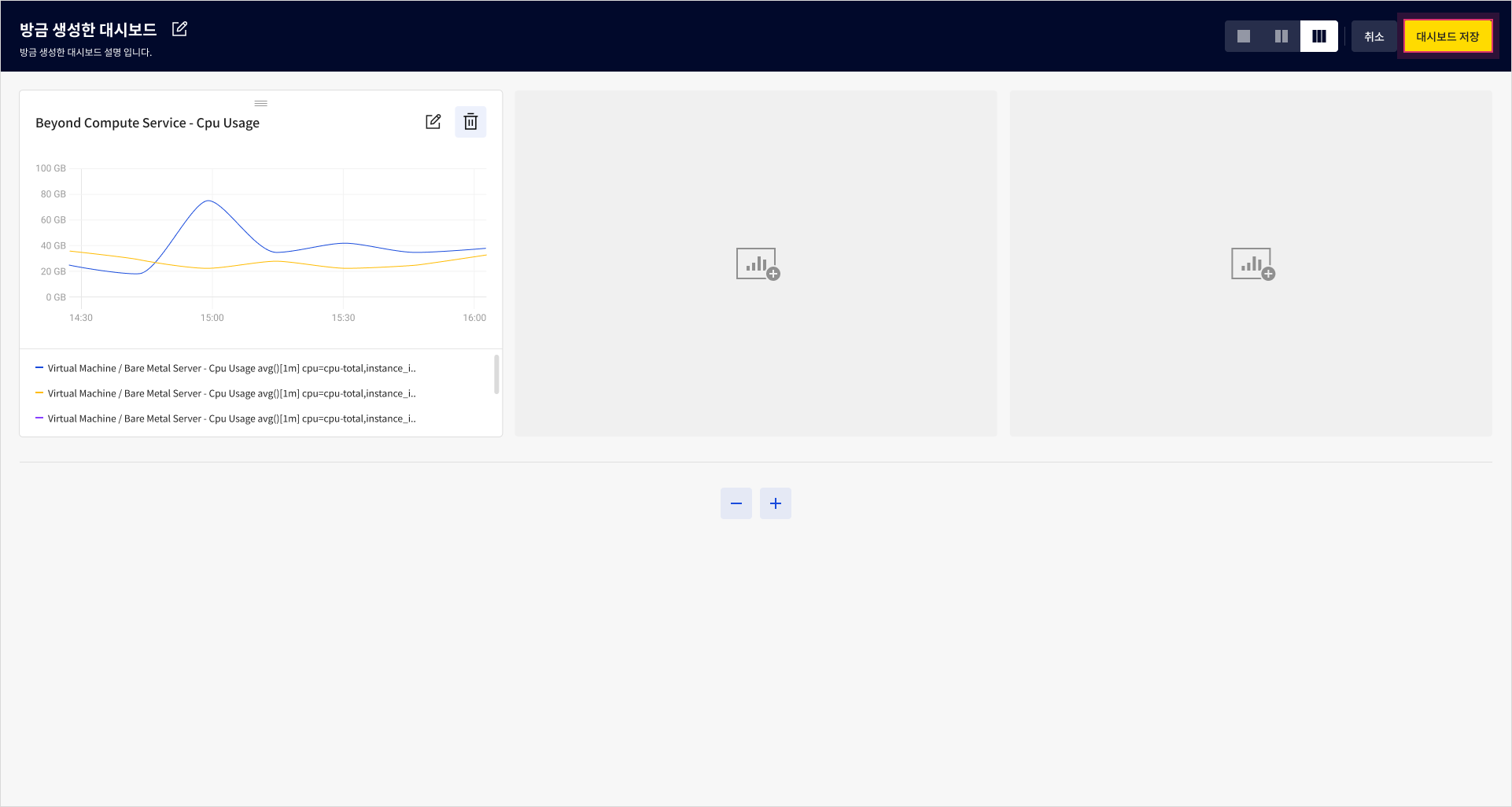

  8. 추가된 차트를 확인하고, [대시보드 저장] 버튼을 클릭합니다.
    • 차트를 추가/수정/삭제한 후 반드시 [대시보드 저장] 버튼을 클릭해야 변경된 내용이 반영됩니다.

      이미지 이미지 커스텀 대시보드 저장

커스텀 대시보드 목록 보기

현재 생성된 커스텀 대시보드의 목록을 확인할 수 있습니다.

  1. 카카오 i 클라우드 콘솔에서 Monitoring 메뉴를 선택합니다.
  2. 대시보드 탭 > 커스텀 대시보드에서 커스텀 대시보드 목록을 확인합니다.

    이미지 이미지 대시보드 목록

커스텀 대시보드 상세 보기

커스텀 대시보드의 상세 정보를 확인할 수 있습니다.

안내
커스텀 대시보드는 기본 제공되는 데이터가 없기 때문에 사용자의 직접 설정이 필요합니다. 자세한 내용은 커스텀 대시보드 생성하기를 참고하시기 바랍니다.

  1. 카카오 i 클라우드 콘솔에서 Monitoring 메뉴를 선택합니다.
  2. 대시보드 탭 > 커스텀 대시보드에서 상세 정보를 확인할 대시보드를 클릭합니다.

    이미지 이미지 대시보드 목록

  3. 해당 커스텀 대시보드 상세 페이지에서 대시보드에 등록한 차트를 조회합니다.

차트 수정하기

커스텀 대시보드의 차트를 수정할 수 있습니다.

  1. 카카오 i 클라우드 콘솔에서 Monitoring 메뉴를 선택합니다.
  2. 대시보드 탭 > 커스텀 대시보드에서 차트를 수정할 커스텀 대시보드를 클릭합니다.
  3. [편집] 버튼을 클릭하여 대시보드 편집 모드로 진입합니다.

    이미지 이미지 커스텀 대시보드 상세 페이지

  4. 수정할 차트의 우측 상단에 위치한 [수정] 아이콘을 클릭합니다.

    이미지 이미지 커스텀 대시보드 편집 모드

  5. 차트 수정에서 수정 사항을 적용하고, [수정] 버튼을 클릭합니다.

    이미지 이미지 커스텀 대시보드 차트 수정

  6. 수정된 차트를 확인하고, [대시보드 저장] 버튼을 클릭합니다.

    이미지 이미지 커스텀 대시보드 저장

차트 위치 수정하기

커스텀 대시보드에 구성한 차트는 사용자의 목적에 맞게 위치를 편집할 수 있습니다.

  1. 카카오 i 클라우드 콘솔에서 Monitoring 메뉴를 선택합니다.
  2. 대시보드 탭 > 커스텀 대시보드에서 차트 위치를 수정할 커스텀 대시보드를 클릭합니다.
  3. [편집] 버튼을 클릭하여 대시보드 편집 모드로 진입합니다.

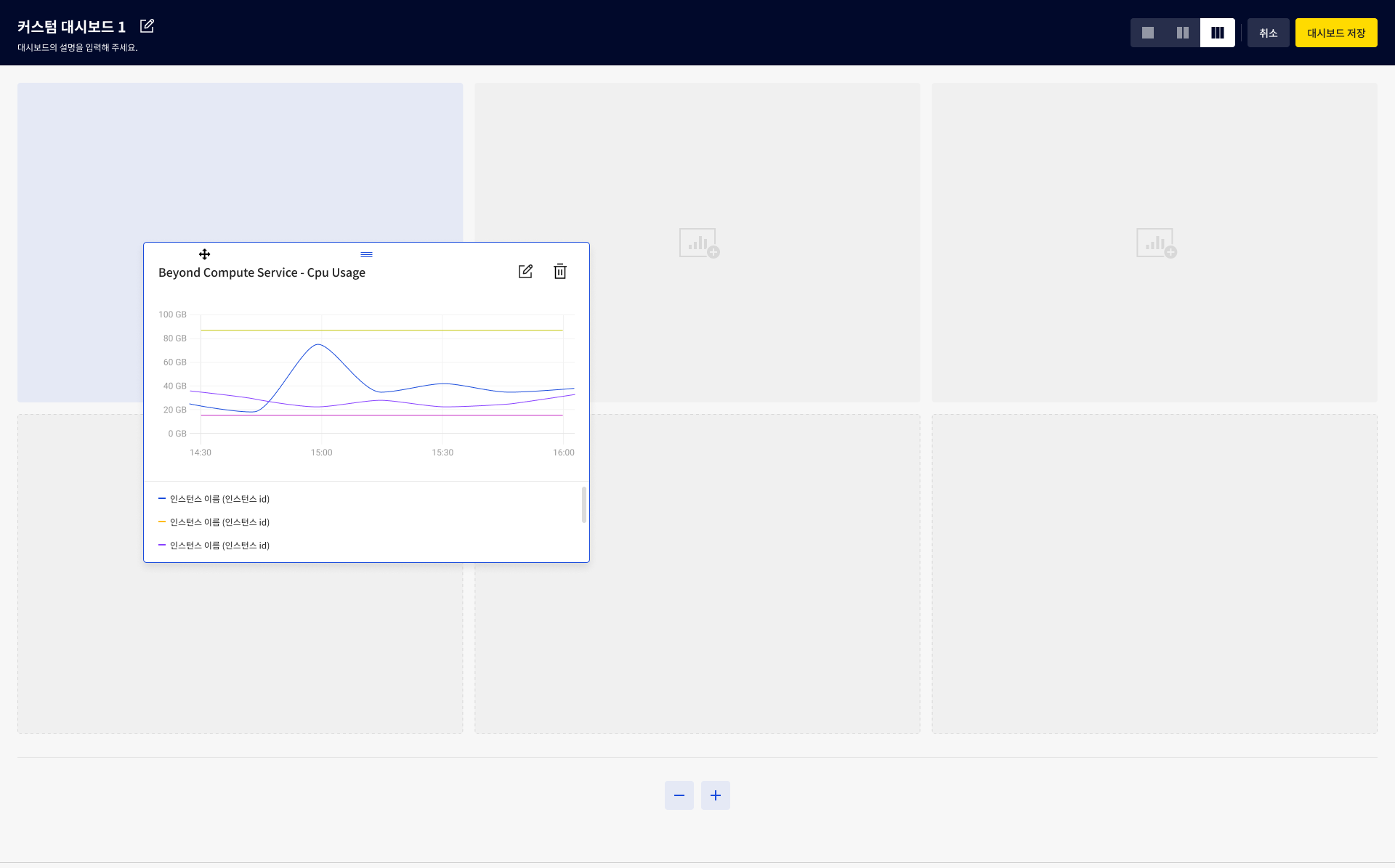

  4. 대시보드 편집 모드에서 차트를 원하는 위치로 드래그하고, [대시보드 저장] 버튼을 클릭합니다.

    이미지 이미지 커스텀 대시보드 편집 모드

차트 영역 확장하기

커스텀 대시보드에 차트를 3개까지 추가한 이후에 더 많은 차트를 등록하기 위해서는 차트 영역을 확장해야 합니다. 차트 영역을 확장하는 방법은 다음과 같습니다.

안내
차트 영역을 확장한 후 차트를 추가하지 않으면 확장된 영역이 원래 상태로 돌아갑니다.
차트를 추가해야 하는 시점에 차트 영역을 확장하시기 바랍니다.

  1. 카카오 i 클라우드 콘솔에서 Monitoring 메뉴를 선택합니다.
  2. 대시보드 탭 > 커스텀 대시보드에서 차트 영역을 확장할 커스텀 대시보드를 클릭합니다.
  3. [편집] 버튼을 클릭하여 대시보드 편집 모드로 진입합니다.
  4. [+] 아이콘을 클릭하여 차트 영역을 확장합니다.

    이미지 이미지 커스텀 대시보드 편집 모드

  5. 확장된 차트 영역을 클릭해 차트를 추가한 후, [대시보드 저장] 버튼을 클릭합니다.

    이미지 이미지 커스텀 대시보드 편집 모드

차트 삭제하기

더 이상 사용하지 않는 커스텀 대시보드의 차트를 삭제할 수 있습니다.

  1. 카카오 i 클라우드 콘솔에서 Monitoring 메뉴를 선택합니다.
  2. 대시보드 탭 > 커스텀 대시보드에서 차트를 삭제할 커스텀 대시보드를 클릭합니다.
  3. [편집] 버튼을 클릭하여 대시보드 편집 모드로 진입합니다.
  4. 삭제할 차트의 우측 상단에 위치한 [삭제] 아이콘을 클릭합니다.

    이미지 이미지 커스텀 대시보드 삭제

  5. 삭제된 차트를 확인하고, [대시보드 저장] 버튼을 클릭합니다.
    • 대시보드에서 차트를 수정 혹은 삭제한 후 대시보드를 저장하지 않고 [취소] 버튼을 누르거나 브라우저에서 이탈한 경우, 수정 사항이 대시보드에 반영되지 않습니다.

    이미지 이미지 커스텀 대시보드 편집 모드
