공인 IP로 컴포넌트 연결

인스턴스에 공인 IP를 연결하여 컴포넌트에 접근할 수 있습니다.

인스턴스에 공인 IP 연결하기

  1. 카카오 i 클라우드 콘솔에서 Hadoop Eco 메뉴를 선택합니다.

  2. 클러스터 목록에서 클러스터를 클릭합니다.

  3. 클러스터 상세 페이지에서 노드 목록 탭을 클릭한 후, 공인 IP를 연결할 노드 인스턴스를 선택하여 Virtual Machine으로 이동합니다.

    이미지 이미지 Hadoop Eco 노드 목록 탭 페이지

  4. 인스턴스 목록에서 공인 IP를 연결할 인스턴스의 [더보기] 아이콘 > 공인 IP 연결을 클릭합니다.

    이미지 이미지 Virtual Machine 목록 페이지

  5. 인스턴스에 공인 IP 연결을 설정하고, [확인] 버튼을 클릭합니다.

    구분 설명
    인스턴스 이름 / 사설 IP 선택한 인스턴스의 이름과 사설 IP의 정보를 확인
    공인 IP 할당 새로운 공인 IP를 생성하고 자동으로 할당보유한 공인 IP 목록에서 선택 중 할당할 공인 IP를 선택

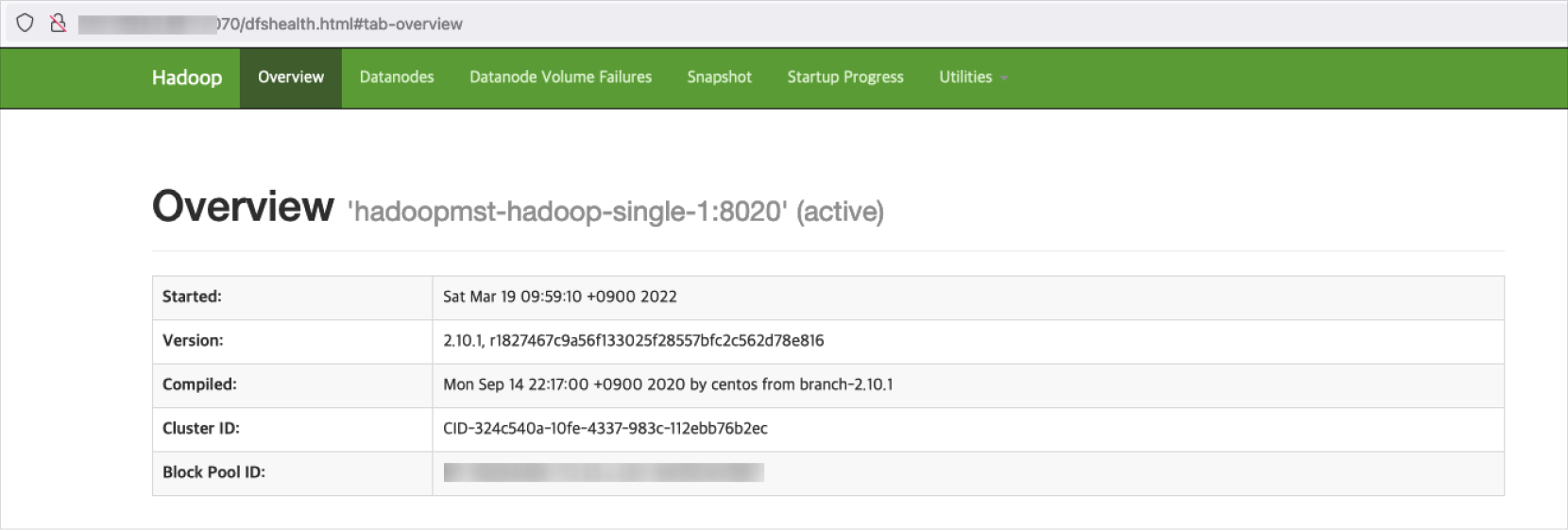

  6. 공공인 IP를 통해 클러스터 컴포넌트에 연결 후, 하단의 화면을 확인합니다.

    이미지 이미지 HDFS 네임 노드 페이지

로드밸런서에 공인 IP 연결하기

로드밸런서에 공인 IP를 연결한 후, 하나의 공인 IP로 포트만 다르게 설정하여 여러 컴포넌트를 연결합니다. 리스너와 타깃 그룹을 설정하여 리소스와 리소스 매니저를 연결할 수 있습니다.

안내
공인 IP 연결하기 전, 미리 로드밸런서, 리스너, 타깃 그룹을 생성하시기 바랍니다.
자세한 내용은 Load Balancer 문서의 로드밸런서 만들기, 리스너 만들기, 타깃 그룹 만들기 문서를 참고하시기 바랍니다.

  1. 카카오 i 클라우드 콘솔에서 Load Balancer 메뉴를 선택합니다.

  2. 로드밸런서 목록에서 로드밸런서를 클릭합니다.

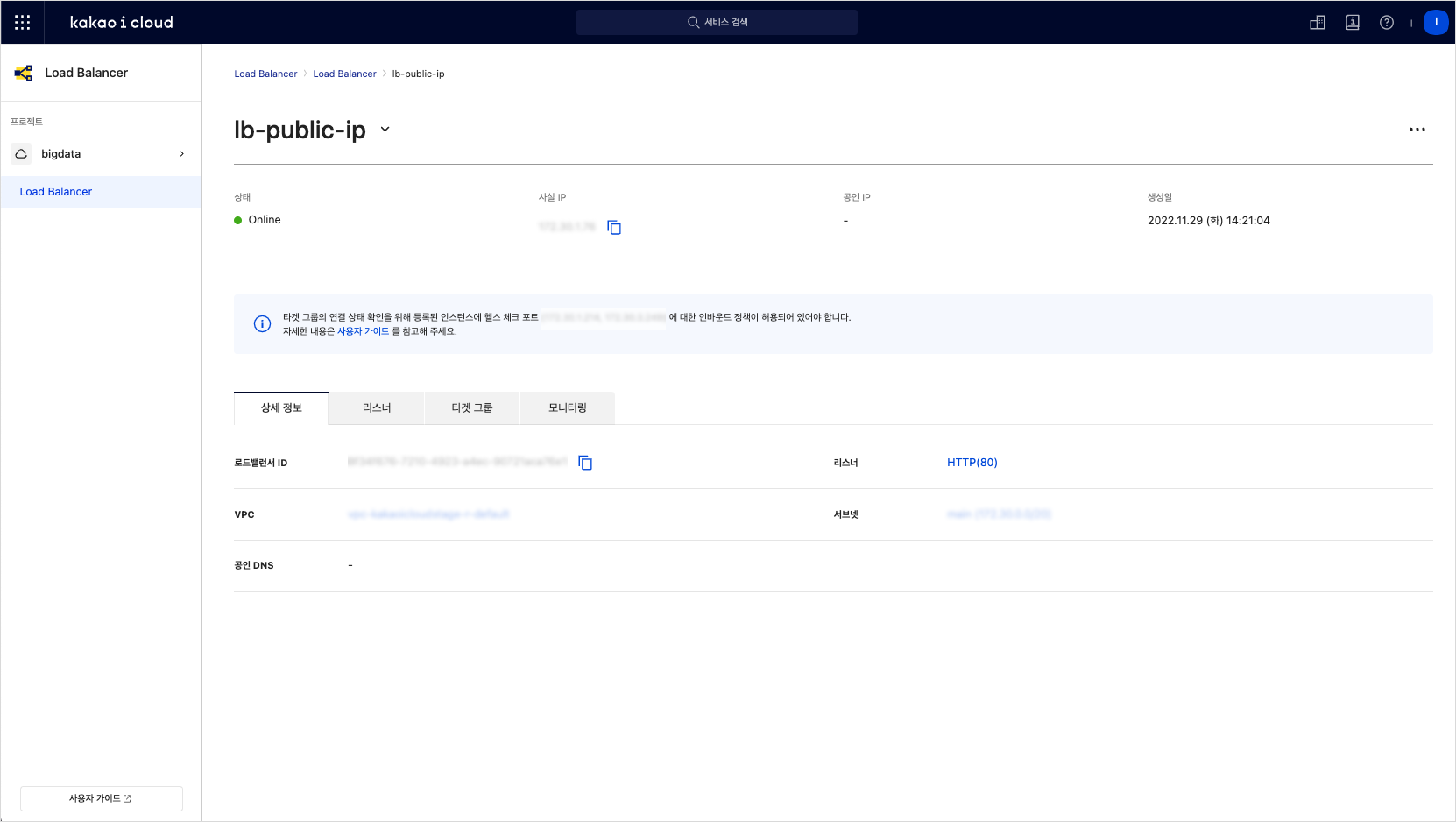

  3. 로드밸런서 상세 페이지에서 [더보기] 아이콘을 클릭하고, [공인 IP 연결] 버튼을 선택합니다.

  4. 공인 IP 연결 설정 팝업창에서 정보를 입력하고, [저장] 버튼을 클릭합니다.

    이미지 이미지 공인 IP 연결 설정

    구분 설명
    로드밸런서 이름 / 사설 IP 선택한 로드밸런서의 이름과 사설 IP의 정보를 확인
    공인 IP 할당 새로운 공인 IP를 생성하고 자동으로 할당과 보유한 공인 IP 목록에서 선택 중 할당할 공인 IP를 선택
  5. 공인 IP를 연결한 후, 상세 정보 탭에서 연결된 공인 IP 정보를 확인합니다.

    이미지 이미지 로드밸런서 상세 페이지

  6. 리스너 탭에서 연결된 타깃 그룹을 확인합니다.

    이미지 이미지 로드밸런서의 리스너 탭

  7. 타깃 그룹 탭에서 연결된 자원을 확인합니다.

    이미지 이미지 로드밸런서의 타깃 그룹 탭

  8. 공인 IP를 통해 클러스터 컴포넌트에 연결 후, 하단의 화면을 확인합니다.

    이미지 이미지 Hadoop Eco 클러스터 컴포넌트 연결 화면
